Moduł tangencjalny w ploterze Summa F i jego narzędzia 5 November 2025
Moduł tangencjalny w ploterze Summa F i jego narzędzia

Coraz więcej firm stawia na rozwiązania, które łączą precyzję z elastycznością i wysoką powtarzalnością. Summa F Series – płaskie plotery tnące klasy produkcyjnej – zostały stworzone dokładnie z myślą o takich potrzebach. Ich sercem, jeśli chodzi o kontrolę nad najróżniejszymi technikami cięcia, jest moduł tangencjalny (Tangential Module), współpracujący z szeregiem wyspecjalizowanych narzędzi. Dzięki nim operator może pracować z bardzo szerokim wachlarzem materiałów – od papieru i kartonu, przez tworzywa, aż po twarde laminaty i kompozyty – uzyskując perfekcyjne krawędzie, kontrolę głębokości i niezawodną powtarzalność.

Sprawdźmy, czym jest i jakie narzędzia oferuje ten moduł w ploterze tnącym Summa F Series. Jest to jeden z kilku dostępnych modułów dla maszyn F Series — obok Drag Module, Routing System (F Series Routing System / HF Routing System) oraz modułu HT Rotary — co pozwala dopasować konfigurację urządzenia do konkretnych zadań produkcyjnych.

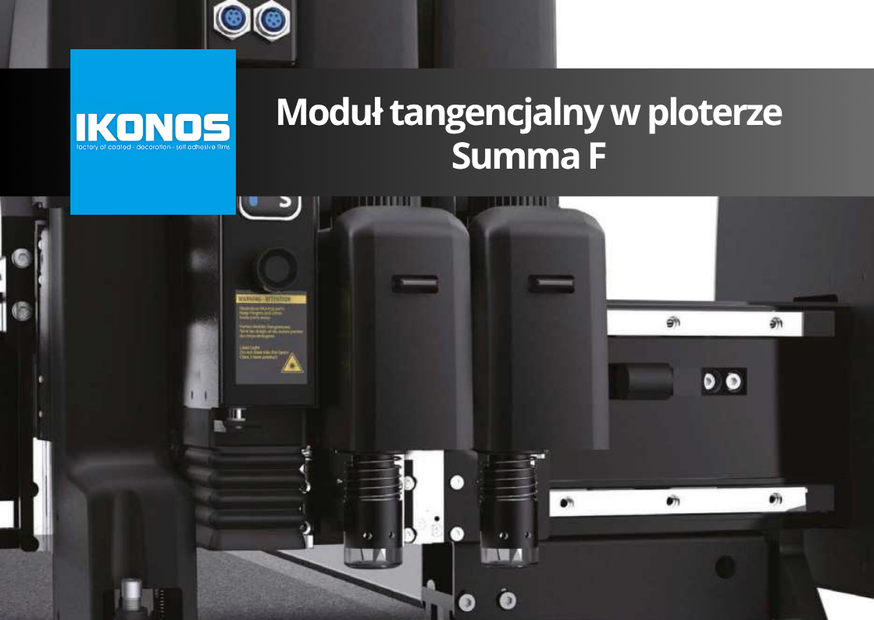

Moduł tangencjalny w ploterze Summa F

Moduł tangencjalny stanowi kluczowy element systemu F Series i odpowiada za połączenie dużej siły z niezwykle dokładnym prowadzeniem noża.

To właśnie dzięki technologii True Tangential Technology głowica narzędziowa ustawia ostrze pod odpowiednim kątem w każdym zakręcie, zapewniając ostre narożniki i dokładność, której tradycyjne moduły obrotowe nie są w stanie osiągnąć.

Czy to jeden z najważniejszych modułów? To zależy, należy do kluczowych komponentów systemu F Series, ponieważ zapewnia najwyższą precyzję prowadzenia narzędzi i umożliwia pracę z najszerszą gamą technik cięcia.

Moduł oferuje siłę pionową do 10 kg oraz siłę poziomą do 20 kg, co pozwala bez trudu ciąć materiały o zróżnicowanej twardości i sprężystości. Co istotne, współpracuje z szeroką gamą narzędzi, których automatyczne rozpoznawanie odbywa się za pomocą kodów kreskowych. Dzięki temu operator nie musi ręcznie konfigurować parametrów – ploter sam dobiera ustawienia, skracając czas przygotowania zadania i minimalizując ryzyko błędu.

To rozwiązanie szczególnie ważne w środowisku produkcyjnym, gdzie jedno stanowisko często obsługuje wiele zleceń i różne typy materiałów. Szybka zmiana narzędzia oraz powtarzalność ustawień wpływają bezpośrednio na wydajność i przewidywalność procesu.

Narzędzia dostępne w module tangencjalnym

Moduł tangencjalny stanowi platformę dla zestawu wyspecjalizowanych narzędzi, które rozszerzają zakres zastosowań plotera F Series — od precyzyjnego wycinania detali po obróbkę materiałów sztywnych i kompozytowych. Dzięki automatycznej identyfikacji (barcode ID) oraz predefiniowanym parametrom, użytkownik skraca czas konfiguracji, zachowując powtarzalność i wysoką jakość cięcia. Poniżej przedstawiamy najważniejsze narzędzia współpracujące z modułem — wraz z krótką charakterystyką i typowymi zastosowaniami.

Kiss Cutting Tool

Narzędzie dedykowane do nacinania warstwy wierzchniej bez naruszania podkładu (kiss-cut). Mechaniczna regulacja nacisku oraz regulowany nose piece zapewniają głęboką kontrolę nad cięciem materiałów do 1,2 mm.

Zastosowanie:

  • etykiety i naklejki

  • folie samoprzylepne

  • elementy aplikacyjne (np. grafika reklamowa)

Single Edge Cutout Tool

Narzędzie do precyzyjnego, pełnego wycinania materiałów o grubości do 6 mm. Stabilne prowadzenie ostrza oraz sprężynowany dysk ślizgowy umożliwiają kontrolę głębokości i uzyskanie czystych krawędzi nawet w detalicznych projektach.

Zastosowanie:

  • karton i tektura (opakowania, prototypowanie)

  • tworzywa sztuczne (PVC, PP)

  • panele miękkie i średniotwarde

Double Edge Cutout Tool

Wariant narzędzia do wycinania o podwójnym ostrzu, zapewniający mniejsze zużycie krawędzi tnącej przy cięciu materiałów sztywnych do 5 mm. Sprężynowana podstawa stabilizuje pracę noża i umożliwia stałą głębokość cięcia.

Zastosowanie:

  • karton gruby / makulaturowy

  • PP, PE

  • cienkie płyty kompozytowe

Heavy Duty Cutout Tool

Narzędzie do ciężkich zadań — przeznaczone do pełnego cięcia materiałów do 15 mm. Idealne do elementów konstrukcyjnych, prototypowych oraz komponentów o dużej sztywności.

Zastosowanie:

  • płyty piankowe i kompozytowe

  • tworzywa konstrukcyjne

  • elementy POS / signage

Creasing Tools (różne promienie)

Zestaw narzędzi bigujących o różnych promieniach i głębokościach pracy. Zaprojektowany do tworzenia linii zgięć w mediach elastycznych i półsztywnych. Precyzyjna kontrola nacisku zapewnia równy, czysty big bez pękania materiału.

Zastosowanie:

  • papier i karton

  • opakowania z PP

  • PVC — składane displaye

V-Cut Tools

Narzędzia do wykonywania rowków V pod różnymi kątami (5 wariantów), umożliwiające precyzyjne przygotowanie elementów do zginania. Pracują z materiałami do 27 mm, zależnie od gęstości.

Zastosowanie:

  • płyty kompozytowe i kanalikowe

  • pianki (foamboard, KAPA)

  • elementy 3D / konstrukcyjne

Electronic Oscillating Tool (EOT)

EOT to elektronarzędzie oscylacyjne napędzane silnikiem do 12 000 rpm, pracujące ze skokiem 1 mm. Stworzone do cięcia materiałów miękkich i średnio twardych do 10 mm oraz lekkich do 18 mm.

Zastosowanie:

  • karton falisty

  • guma, EVA

  • pianki izolacyjne

  • tekstylia techniczne

Pneumatic Oscillating Tool (POT / POT-L)

Narzędzie oscylacyjne napędzane sprężonym powietrzem, z 8-milimetrowym skokiem, idealne do materiałów grubych i bardzo sztywnych do 25 mm.
Wersja POT-L pracuje z nożem długim i obsługuje media miękkie o grubości 20–42 mm.

Zastosowanie:

  • twarde materiały kompozytowe

  • pianki grube i elastyczne

  • gumy techniczne

  • dywany przemysłowe

Perforating Tool

Narzędzie do perforacji liniowej, umożliwiające szybkie przygotowanie zgięć oraz elementów przeznaczonych do wyłamania. Znacząco przyspiesza montaż elementów, takich jak opakowania z PP lub kartonu.

Zastosowanie:

  • linie zgięć w opakowaniach

  • perforacje do odrywania

  • przygotowanie detali POS

Bevel Cut Tool

Narzędzie do cięcia ukośnego krótkim nożem — idealne do V-groove w materiałach twardszych. Umożliwia tworzenie dekoracyjnych krawędzi oraz estetycznych linii zgięć, dzięki czemu sprawdza się w projektach premium.

Zastosowanie:

  • deco-felt

  • guma

  • solid board — opakowania luksusowe

Corrugated Tool

Specjalistyczne narzędzie do cięcia tektury falistej. Patentowane rolki dociskowe prowadzą materiał podczas cięcia, zapewniając krawędź zbliżoną do cięcia sztancą — czystą, regularną i bez strzępienia.

Zastosowanie:

  • opakowania

  • makiety

  • ekspozytory POS z tektury

Plotery Summa F - Fundament nowoczesnej pracowni

Decydując się na ploter z serii Summa F, inwestujesz nie w pojedyncze urządzenie, lecz w kompleksową platformę technologiczną, która może stać się sercem całego procesu produkcyjnego.

Szeroka paleta narzędzi współpracujących z modułem tangencjalnym oraz innymi modułami — takimi jak Drag Module, HT Rotary, F Series Routing System czy HF Routing System — pozwala Ci realizować zlecenia od lekkich prototypów po zaawansowaną obróbkę płyt i kompozytów. W praktyce oznacza to, że jedna maszyna może obsłużyć wiele etapów pracy: od przygotowania opakowań, przez signage, aż po elementy konstrukcyjne.

Co więcej, możliwości plotera znacząco rosną, gdy połączysz go z urządzeniem drukującym — np. rekomendowanymi przez nas drukarkami Mutoh, które świetnie odnajdują się zarówno w produkcji wielkoformatowej, jak i personalizacji gadżetów. Taki zestaw otwiera drogę do budowy bogatego portfolio usług:

  • od druku i precyzyjnego wycinania etykiet,
  • przez przygotowanie ekspozycji reklamowych,
  • po realizacje prototypów i krótkich serii opakowań.

To rozwiązanie, które pozwoli Twojej firmie elastycznie reagować na potrzeby rynku, skalować ofertę i pracować w modelu „od projektu do gotowego produktu” bez zlecania części etapów na zewnątrz. Właśnie dlatego systemy Summa F tak dobrze odnajdują się w działach R&D, drukarniach, pracowniach reklamowych i zakładach produkcyjnych, gdzie liczy się czas, precyzja i niezawodność.

Jeśli chcesz poznać więcej praktycznych konfiguracji i dowiedzieć się, jak maksymalnie wykorzystać potencjał modułów Summa F w swojej firmie — zapraszamy do śledzenia naszego bloga. Regularnie publikujemy tam analizy narzędzi, case studies oraz porady, które pomagają wycisnąć z tego sprzętu jeszcze więcej.
